Описание

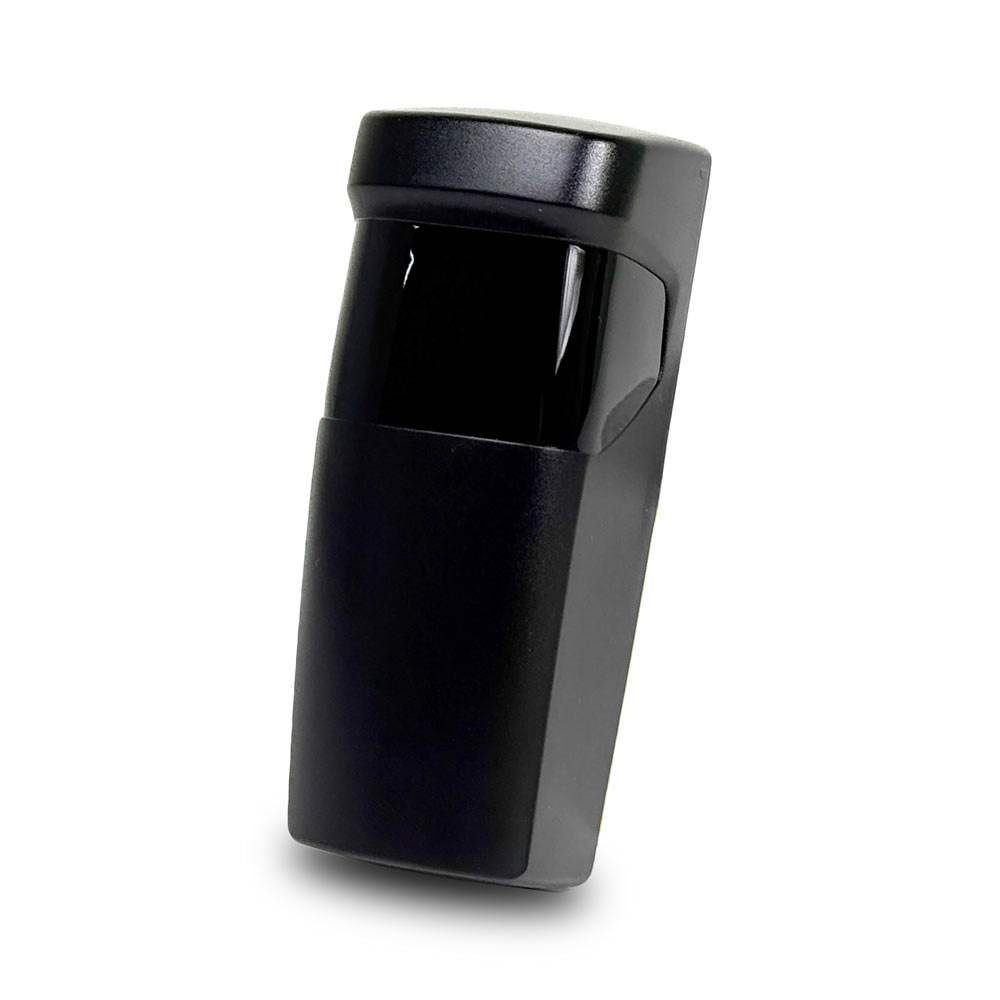

Дротові лазерні фотоелементи Lightwell LW-14 LSR використовуються для забезпечення безпеки автоматичних воріт, шлагбаумів, дверей, складських зон та інших об’єктів, де потрібний контроль перешкод на відстані до 8 метрів. Модель працює на основі VCSEL-лазера з довжиною хвилі 850 нм і забезпечує стабільне виявлення об’єктів з відбивною здатністю від 10% до 90%. Конструкція розрахована на монтаж у побутових та промислових системах, де важливі точність, стійкість до зовнішніх перешкод і надійна робота при безперервному навантаженні.
Пристрій підтримує фіксоване та довільне налаштування дистанції, що дозволяє адаптувати датчик під конкретний сценарій застосування — від коротких зон контролю до максимальної відстані 7–8 метрів. Вбудований світлодіод відображає стан роботи та допомагає під час налаштування дальності. Фотоелемент швидко реагує на появу перешкод, а стабільна електронна схема знижує ймовірність хибних спрацювань при перепадах освітленості до 70 klux.

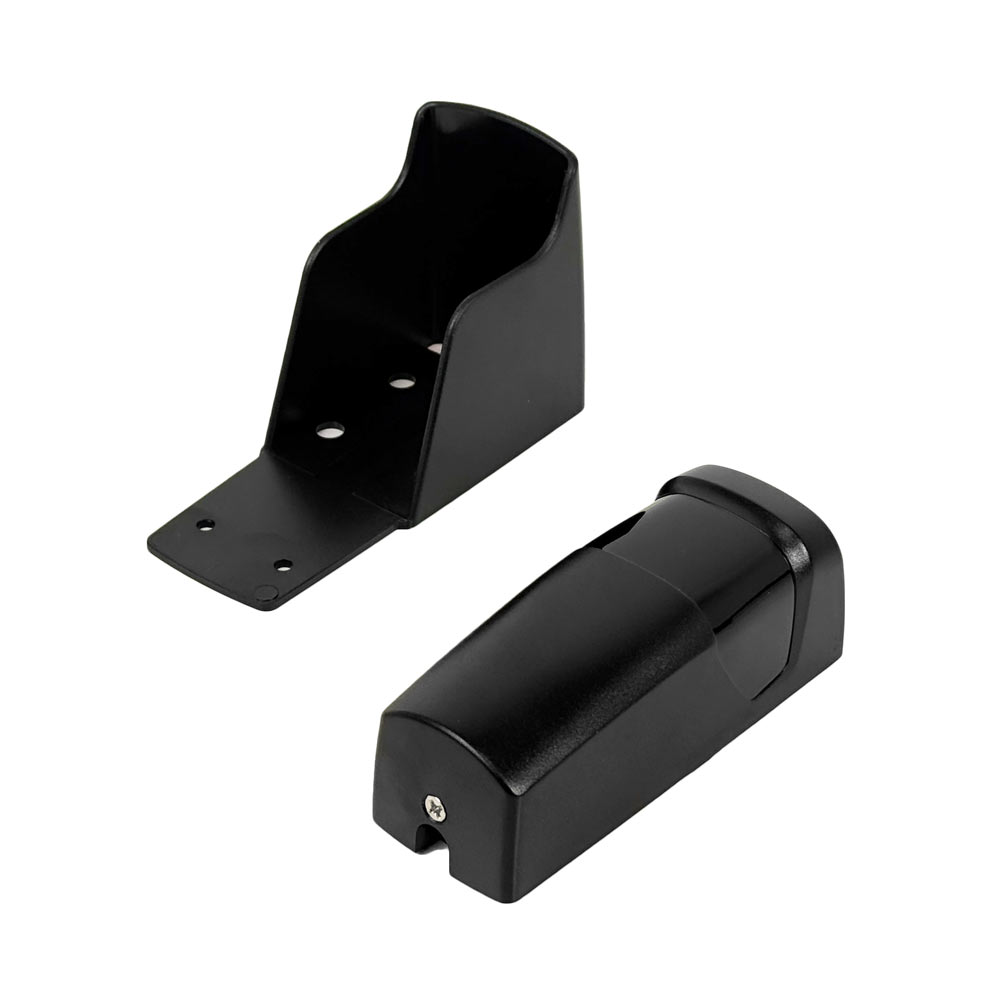

Корпус виготовлений з ударостійкого пластику та комплектується захисним кожухом. В роботі допускається використання в діапазоні температур від –10 до +60 °C, що робить фотоелемент придатним для зовнішнього встановлення. Живлення підтримується як від змінного струму 9–24 В, так і від постійного 9–30 В, що дозволяє інтегрувати пристрій із більшістю систем автоматизації воріт і шлагбаумів.
Функціональні особливості:
Лазерний VCSEL-приймач/передавач забезпечує стабільне розпізнавання перешкод
Регулювання дистанції до 8 метрів під будь-які сценарії встановлення

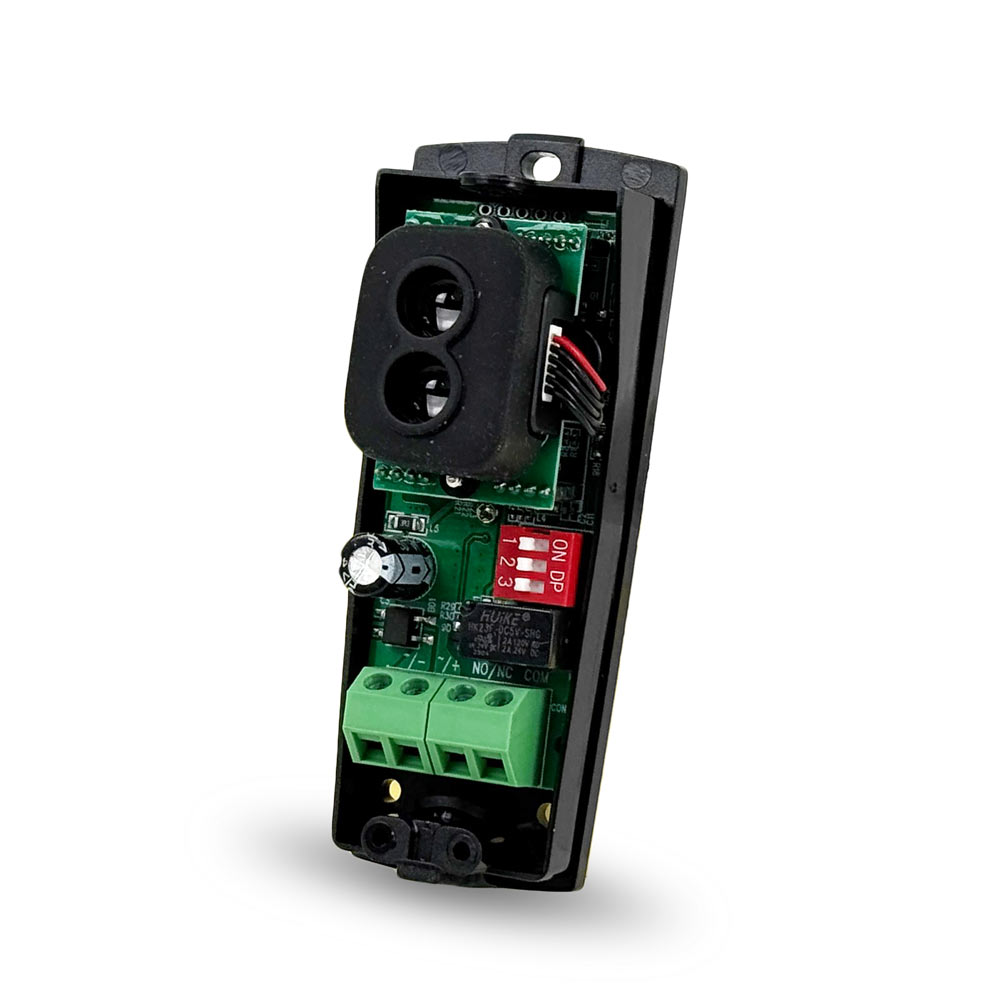

Підтримка NO/NC-режимів через джампер для сумісності з контролерами
Швидка індикація стану через зелений і жовтий світлодіоди
Реакція менше ніж 100 мс для своєчасного виявлення об’єктів
Робота при освітленості до 70 klux знижує ризик хибних тривог
Універсальне живлення AC/DC для встановлення в різних типах систем
Технічні характеристики:
Дальність виявлення: 0.3–8 м (відбивання 10–90 %)
Тип випромінювача: VCSEL, довжина хвилі 850 нм
Тип виходу: релейний контакт NO/NC (перемикання джампером)
Вихідне навантаження: AC 0.3 A / 120 VAC або DC 0.8 A / 30 VDC
Реакція: ≤ 100 мс
Стійкість до зовнішньої освітленості: до 70 klux
Живлення: AC 9–24 В, DC 9–30 В
Робоча температура: –10…+60 °C
Температура зберігання: –20…+75 °C
Габарити: 100×40×35 мм
Вага: 61 г (без кожуха)

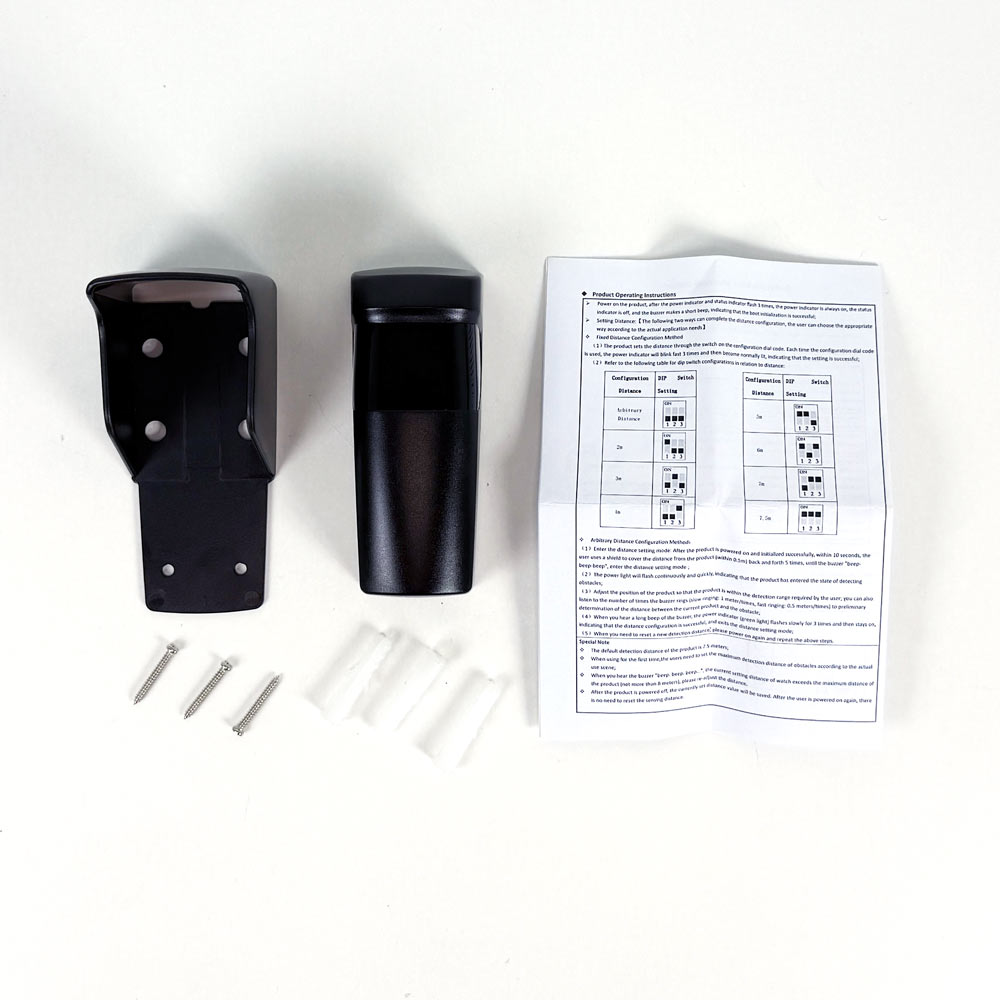

Комплектація:
Лазерний фотоелемент Lightwell LW-14 LSR
Захисний монтажний кожух
Набір монтажних гвинтів
Дюбелі для встановлення
Інструкція з експлуатації
