Описание
Комплект видеонаблюдения внутренний 2 Мп включает в себя XVR видеорегистратор 8-канальный Dahua DH-XVR4108C-I с AI функциями для систем видеонаблюдения, 8 MHD-видеокамер ATIS AMD-2MIR-20W/2.8 Lite, блок питания Full Energy BGP-125Lite 12 В / 5 А, 8 монтажных коробок ATIS AB-Q130 (SP-BOX-130), 8 приемников-передатчиков ATIS AL-200 UHD (pair), разветвитель питания ATIS L8, 8 разъемов-power ATIS под зажим (мама), 8 разъемов-power ATIS под зажим (папа).
Назначение и принцип работы
Комплект видеонаблюдения предназначен для организации эффективной системы охранного наблюдения внутри помещения (дом, квартира, офис и другие).
Изображение с видеокамеры передается к видеорегистратору по кабелю (приобретается отдельно) в Full HD-качестве. Система позволяет просматривать видеоизображение с видеокамеры и, при наличии HDD 3.5 Sata (приобретается отдельно), производить запись всего происходящего на охраняемой территории.
Запись видеоархива может вестись постоянно, по расписанию, или по встроенному датчику движения. Архив записанных событий может храниться в течение месяца, или более, в зависимости от настроек записи.
Видеокамера оснащена ИК-подсветкой, которая позволяет вести видеонаблюдение даже в полной темноте. Корпус камеры со степенью защиты IP54 надежно защищен от попадания влаги и выдерживает морозы до -20°C.
Просматривать видеоизображение от системы видеонаблюдения можно через монитор со входом VGA/HDMI или через обычный телевизор. Управление осуществляется USB-мышкой.
К видеорегистратору также можно подключаться удаленно по локальной сети и/или сети Интернет, соответственно можно установить видеорегистратор в незаметном месте.

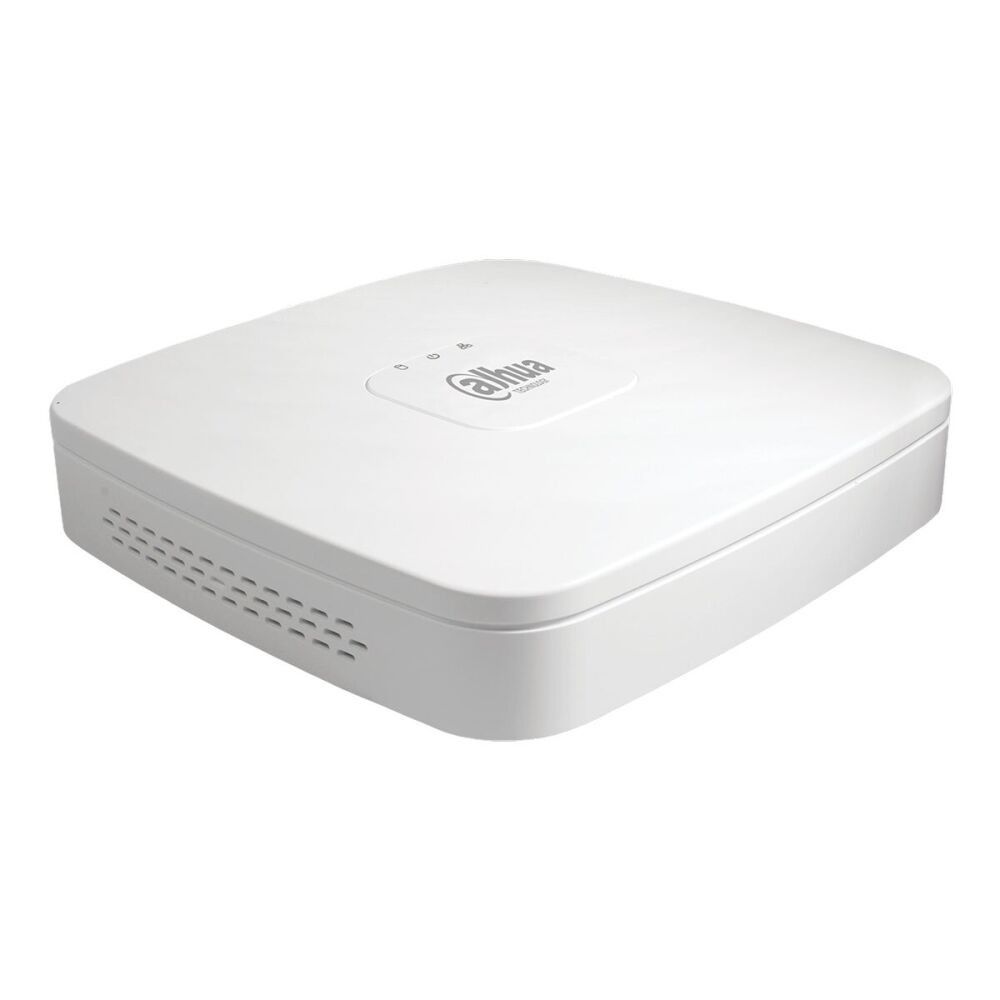

Технические характеристики видеорегистратора DH-XVR4108C-I
— Функциональные особенности: определение целевых типов (человек / транспорт)
— Количество каналов: 8
— Скорость записи: HD-CVI/TVI/AHD/CVBS — 1080p/720p@25fps
— Сжатие видео: H.264; H.264+; H.265; H.265+
— Видеовыходы: VGA, HDMI
— Аудиовходы/выходы: 1/1
— Интерфейсы: RJ-45(10/100M)
— Поддержка жестких дисков: 1 SATA HDD до 6 TБ (3.5″)
— Питание: DC 12 В
— Мощность потребления: 8 Вт
— Размеры: 204.6 х 210.9 х 45.6 мм
— Вес: 500 г
Технические характеристики камеры AMD-2MIR-20W/2.8 Lite
— Матрица: 1/2.7″ CMOS
— Разрешение: 2 Мп (1920×1080)
— Фокусное расстояние: 2.8 мм
— ИК-подсветка: 20 м
— Питание: DC 12 В, 350 мА
— Степень защиты: IP54
— Диапазон температур: -20°C ~ +50°C
— Размеры: 90 х 80 х 80 мм
— Вес: 380 г
Технические характеристики блока питания BGP-125Lite 12 В / 5 А
— Выход: +12 В / 1.5 А, разъем питания
— Вход: ~220 В, сетевой шнур с вилкой в розетку
— Диапазон рабочих температур: -10…+50°C
— Размеры: 118 х 53 х 33 мм
Технические характеристики монтажной коробки AB-Q130 (SP-BOX-130)
— Отверстие для подключения разъёмов диаметром 35 мм
— Накладной способ монтажа
— Степень защиты: IP-66.
— Материал: водонепроницаемый ударопрочный пластик.
— Размеры: 130 х 130 х 50 мм.
Технические характеристики приемника-передатчика ATIS AL-200 UHD (pair)
— Тип кабеля линии передачи: UTP кат 5е/6
— Коаксиальная линия: разъем BNC-M
— Волновое сопротивление: 75 Oм
— Линия UTP: разъем под винт
— Полоса пропускания: 10 кГц…71 мГц
— Грозозащита: нет
— Защита от помех: до 60 dB
— Защита от электрических разрядов: до 2кВ
— Рабочая температура: -20…+50°C
— Время наработки на отказ: 10000 часов
— Материал корпуса: ABS пластик
Технические характеристики разветвителя питания ATIS L8
— Разъем: 2.1 мм
— Номинальное рабочее напряжение: DC 12-24 В
— Материал корпуса: пластик
— Рабочий ток: ≤ 2А
— Рабочая температура: 0…+70°С
Технические характеристики разъема-power ATIS под зажим (мама)
— Тип разъема: DC
— Тип соединения: сухой контакт
— Материал корпуса: пластик
— Максимальное напряжение: 250 В
— Предельный ток: 2 А
— Изоляционное сопротивление: не менее 50 мОм
— Сопротивление на контактах: до 0.02 Ом
— Рабочая температура: -35…+85°C
Технические характеристики разъема-power ATIS под зажим (папа)
— Тип разъема: DC
— Тип соединения: сухой контакт
— Материал корпуса: пластик
— Максимальное напряжение: 250 В
— Предельный ток: 2 А
— Изоляционное сопротивление: не менее 50 мОм
— Сопротивление на контактах: до 0.02 Ом
— Рабочая температура: -35°…+85°C
