Описание

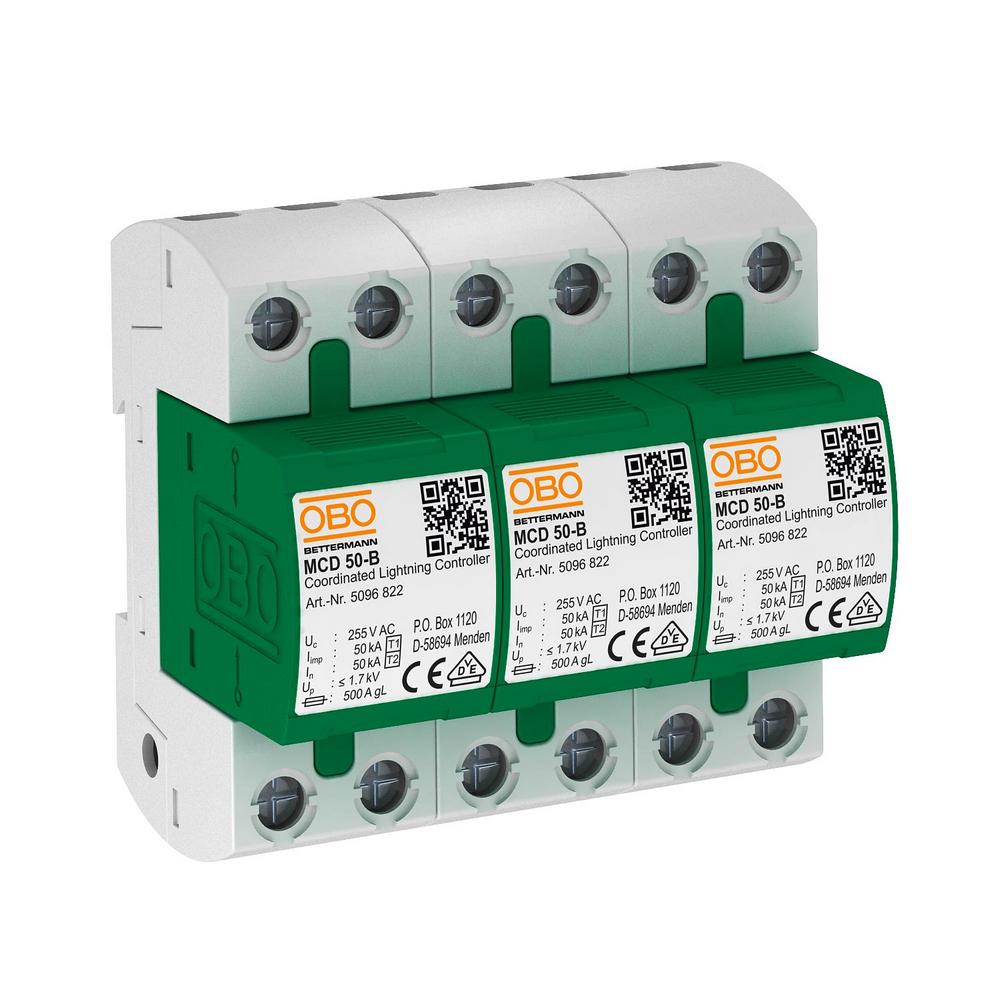

Обмежувач перенапруг OBO Bettermann MCD 50-B 3 (5096877) це комбінований пристрій класу 1+2 (B+C), призначений для захисту трифазних електромереж від прямих ударів блискавки та імпульсних перенапруг.
Призначення
Обмежувач перенапруг, або УЗІП (пристрій захисту від імпульсних перенапруг) захищає електропроводку та обладнання від високовольтних стрибків, таких як удари блискавки, комутаційні перенапруги (наприклад, увімкнення/вимкнення потужних пристроїв) та електростатичних розрядів.
Обмежувач перенапруг OBO Bettermann MCD 50-B 3 (5096877) розрахований на установку в системах TN-C, де нейтраль і захисний провідник об’єднані. Конструкція включає три координовані варисторні модулі, кожен з яких здатний відвести струм блискавки до 50 кА (форма хвилі 10/350 мкс), із загальною пропускною здатністю до 150 кА.
Ключові особливості
Комбінований SPD, тип 1+2, 3-полюсний для використання в мережах TN-C.
Повністю підготовлений та готовий для підключення, складається з 3х модулів MCD 50-B: координовані модулі захисту тип 1+2, відповідають вимогам EN 61643-11
Для вирівнювання потенціалів блискавкозахисту згідно з VDE 0185-305 (IEC 62305)
Імпульсна пропускна здатність до 50 кА (10/350) на полюс та загальна до 125 кА (10/350)
Рівень захисту < 1,7 кВ
Стійкість до короткого замикання 10 кА, запобіжник розрядника до 500 А gL/gG
Застосування: промислові заводи та будівлі із зовнішнім блискавкозахистом класу I-IV
Технічні характеристики
Комбінований УЗІП тип 1+2 (клас B+C)
Підходить для мереж TN-C
Конфігурація полюсів: 3P (без N-PE)
Максимальний струм блискавки: 150 кА (10/350 мкс)
Номінальний струм розряду: 50 кА (8/20 мкс)
Максимальна робоча напруга: AC 255 В
Оптична індикація стану
Тип встановлення: на DIN-рейку
Ступінь захисту: IP20
Відповідає стандартам: EN 61643-11, IEC 62305
