Описание

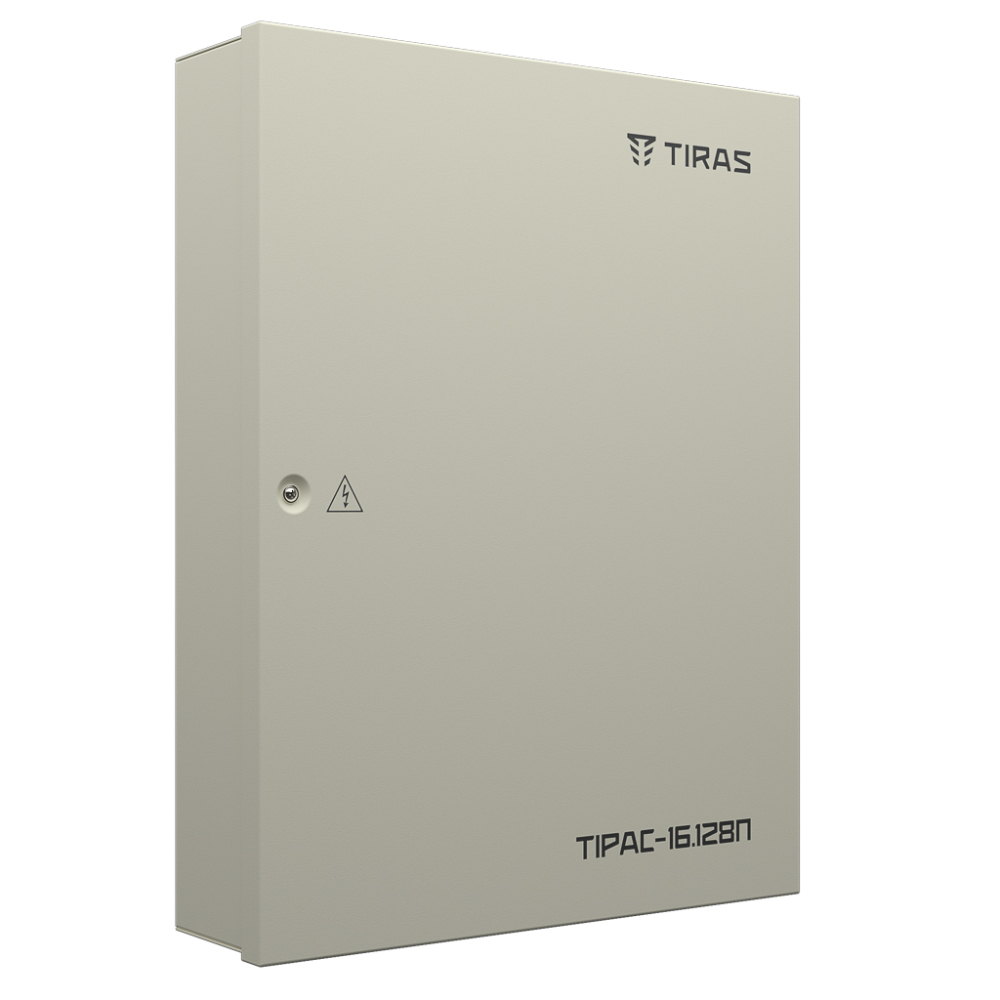

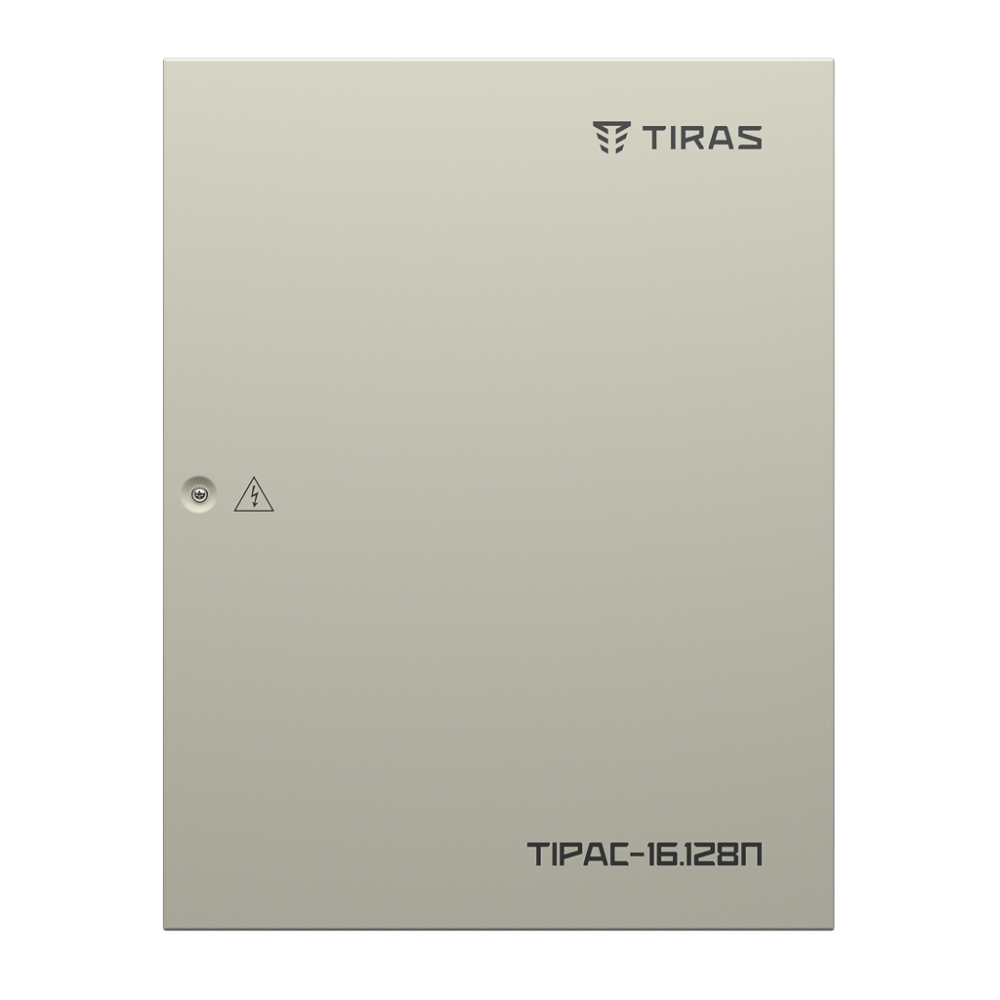

Тірас-16.128П — пожежний приймально-контрольний прилад на 16 базових зон сигналізації з можливістю розширення зон сигналізації до 128 по 32 сповіщувачі у кожній зоні. Багатофункціональний прилад пожежної сигналізації, призначений для реалізації надійної системи пожежної безпеки на великих комплексних об’єктах (готелі, офісні центри, торгово-розважальні комплекси, складські приміщення, фермерські господарства, заводи, фабрики тощо).
Прилад призначений для цілодобової централізованої пожежної охорони об’єктів та будівель, шляхом постійного контролювання шістнадцяти зон з можливістю розширення до 128 (шляхом розширення кількості зон за допомогою ППКП Тірас-4П, Тірас-8П та Тірас-16П).
На базі Тірас-16.128П можна побудувати розгалуджену систему протипожежної сигналізації на 32 пристрої в системі. З максимальною віддаленістю 1000 м.
Керування приладу здійснюється з виносної панелі керування ВПК-16.128. Робота приладу без ВПК неможлива.
Прилад призначений для безперервної цілодобової роботи в приміщеннях з регульованими кліматичними умовами при відсутності прямого впливу кліматичних факторів зовнішнього середовища, при температурі від -5°C до +40°C та відносній вологості, не більше 93%.
Особливості:
Можливість реалізації кільцевого зв’язку між пристроями системи
Системна шина RS-485 для підключення додаткового обладнання
Підключення двох модулів релейних ліній МРЛ
16 шлейфів сигналізації з можливістю розширення до 128 (до 32 сповіщувачів у кожній зоні)
Журнал на 1024 події
3 виходи: “Повідомлення”, “Пожежа”, “Несправність”
2 входи: “Вхід контролю зовнішнього джерела живлення” і “Універсальний вхід”
Вбудований блок живлення і місце під АКБ 18 А*год
Програмування з клавіатури або комп’ютера
Підтримка карт пам’яті microSD для зберігання резервної конфігурації та оновлення ПЗ пристрою
Інтерфейс Touch Memory для зручного входу в рівень “Адміністратор”, управління оповіщенням
Прилад забезпечує:
можливість використання пожежних сповіщувачів різних виробників та типів підключення;
3 режими верифікації спрацювання сповіщувачів;
контролювання пожежних сповіщувачів та лінії їх підключення;
керування оповіщувачами з контролюванням ліній їх підключення;
передавання сигналів на АЗПЗ, ПУіЗ та прилади розширення;
організацію ієрархічної системи СПС;
отримання інформації від інших компонентів СПС (блоків живлення і т.п.);
відображення стану приладу та режиму роботи на символьному дисплеї;
ведення журналу подій;
передавання сигналів на ПЦПС, за допомогою комунікатора, через дротові та бездротові канали зв’язку;
автоматичну зарядку та контроль стану АКБ, автоматичний перехід на живлення від АКБ при відсутності напруги в мережі 220 В та зворотний перехід при відновленні напруги в мережі;
програмування з ВПК або за допомогою USB-програматора (з ПК).
Технічні характеристики ППКП:
Зони (шлейфи) сигналізації:– Базові зони: 16– Максимум в системі: 128– Напруга в зоні 12 В– Опір зони 250 Ом
Виходи:– Релейні виходи «Оповіщення», «Пожежа», «Несправність»– 2 програмованих релейні виходи
Входи:– Універсальний вхід– Вхід контролю зовнішнього джерела живлення
Підключення додаткового обладнання (RS-485):– Довжина системної шини: 1000 м– Управління та програмування: ВПК-16.128 – до 4 шт.– Розширення зон та виходів системи: ППКП «Тірас-4П», «Тірас-8П», «Тірас-16П» – до 14 шт.– Реалізація системи пожежогасіння: ПУіЗ «Тірас-1» – до 20 шт.– Управління виконавчими пристроями: M-OUT8R – до 8 шт.– Реалізація необхідної топології системної шини RS-485 та підвищення захищеності системи: МКІ (модуль кільцевого інтерфейсу) – до 4 шт.
Живлення:– Основне живлення: 220 В, 50 Гц– Резервне живлення: місце під АКБ на 18 А*год– Блок живлення: 50 Вт

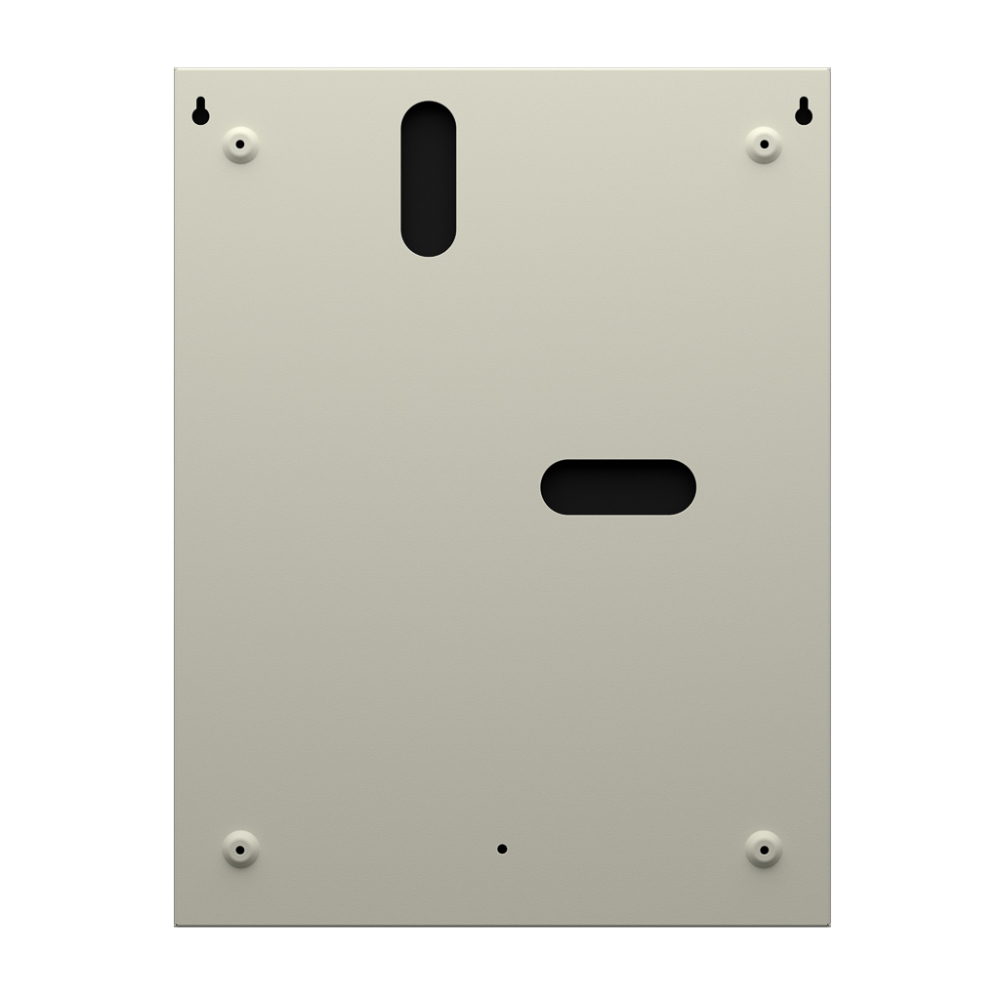

Корпус:– Ступінь захисту корпусу: IP30– Діапазон робочих температур: Від -10°C до +40°C– Габаритні розміри (ШхВхГ): 330 х 410 х 95 мм– Вага: 4.2 кг (без АКБ)
Технічні характеристики виносної панелі керування ВПК-16.128:
Електроживлення: джерело постійного струму напругою від 9.5 до 14.5 В
Струм споживання: 30 мА
Габаритні розміри: 270 х 200 х 52 мм
Вага: 1 кг
