Описание

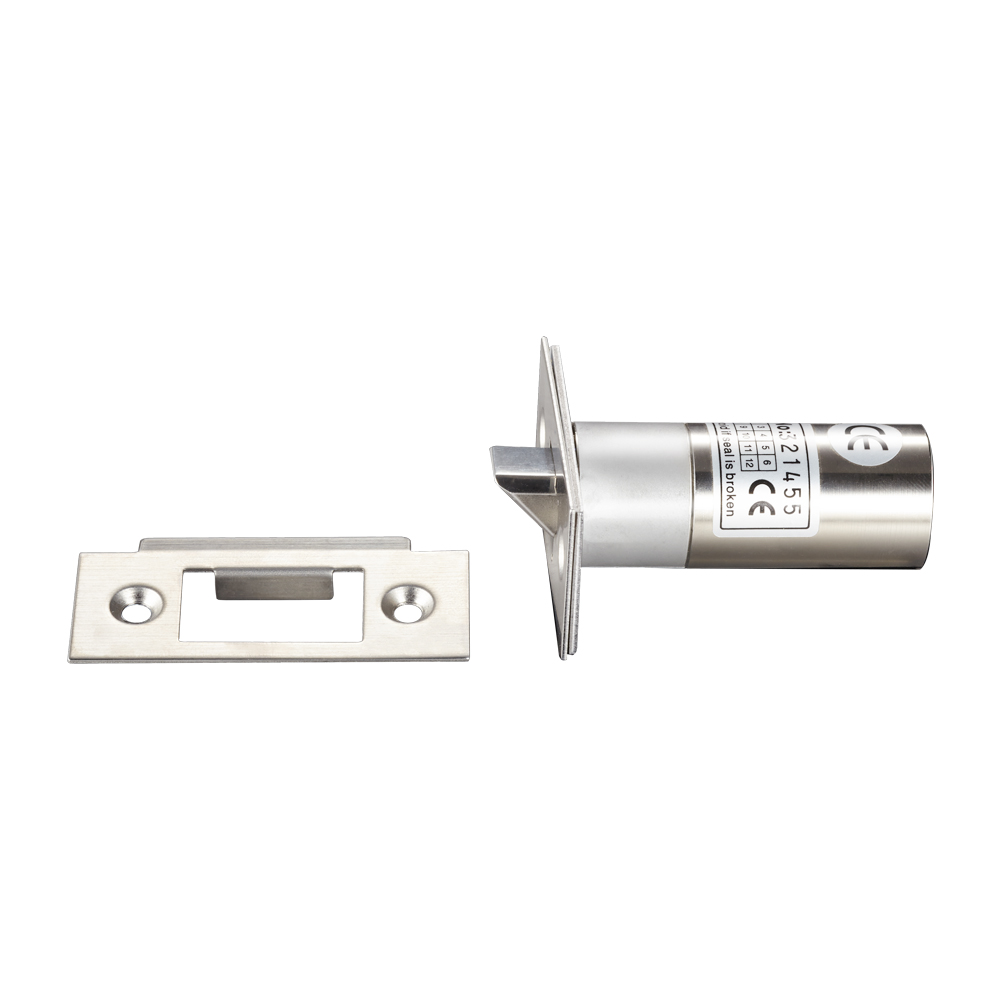

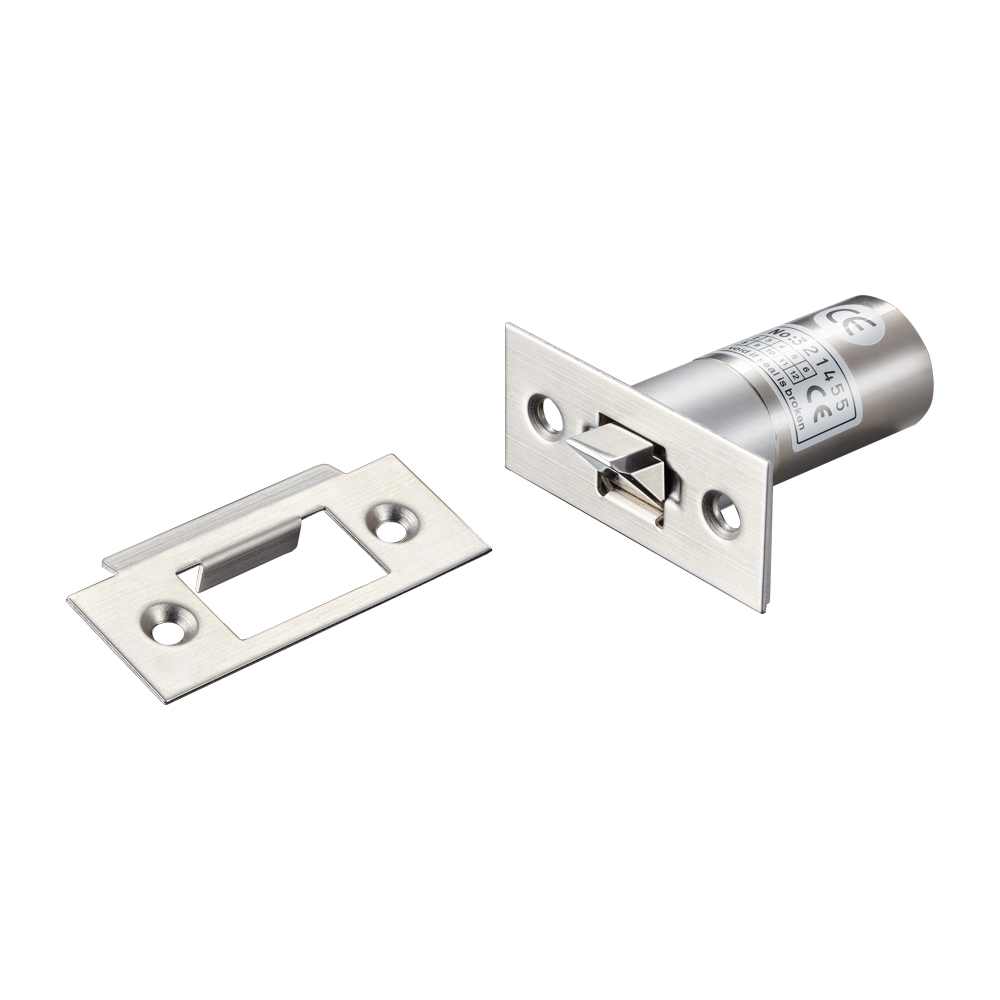

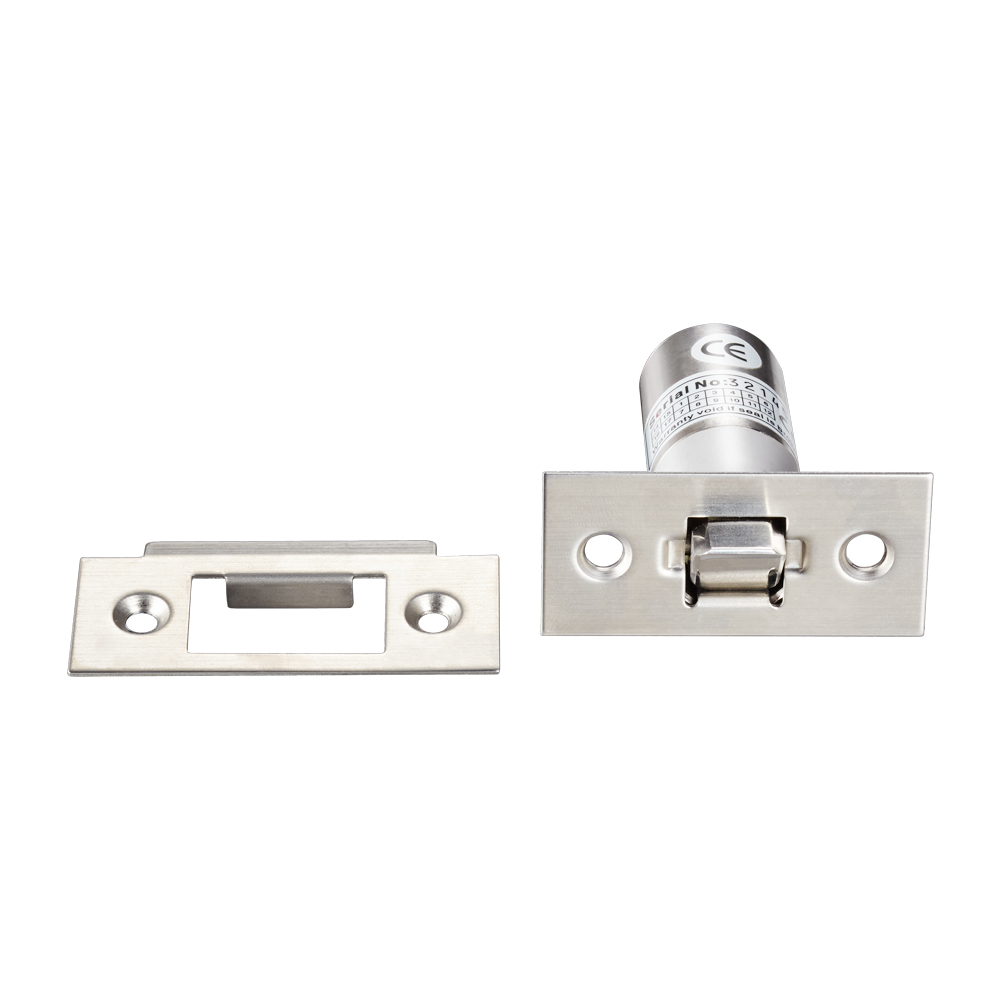

YB-80NC – врізний електроригельний замок для системи контролю доступу. Електроригельний замок призначений для внутрішнього встановлення як у дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев’яних дверей.Бренд Yli Electronic
Що таке електроригельний замок
Електроригельний замок – пристрій для замикання дверей, управління яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
Як працює електроригельний замок YB-80NC
Під час зачинення дверей, вбудований у замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель. У разі вимкнення електроживлення замок перебуває у відкритому стані (ригель засунутий), що відповідає правилам пожежної безпеки. Відкривається замок контактом керування (помаранчевий дріт).
Де використовується електроригельний замок
Замок ригельний використовується в автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
Технічні характеристики електроригельного замка YB-80NC
Тип замка: електроригельний
Тип установки: врізний
Сила утримання: 300 кг
Без живлення: відкритий
Живлення: 12V
Споживання: 100 мА
Розміри: 70.3 x 59 x 27.5 мм
Комплектація
електроригельний замок
відповідна планка
монтажний комплект
інструкція
Встановлення електроригельного замка YB-80NC
Висвердліть у дверях або дверній коробці отвір під замок діаметром 25 мм і глибиною 60 мм.
Встановіть кріпильну планку замка, врізавши її з протилежної відповідної планки сторони.
Встановіть замок врівень із поверхнею.
Для встановлення замка в порожню металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту. Прикладіть накладку на замок і зафіксуйте шурупами.
Відстань між замком і планкою у відповідь має бути не більше 8 мм.
Згідно з інструкцією з підключення, під’єднайте електроригельний замок YB-80NO до живлення та керуючих пристроїв системи контролю доступу.
Сумісність
Електроригельний замок YB-80NC сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами та відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
