Описание

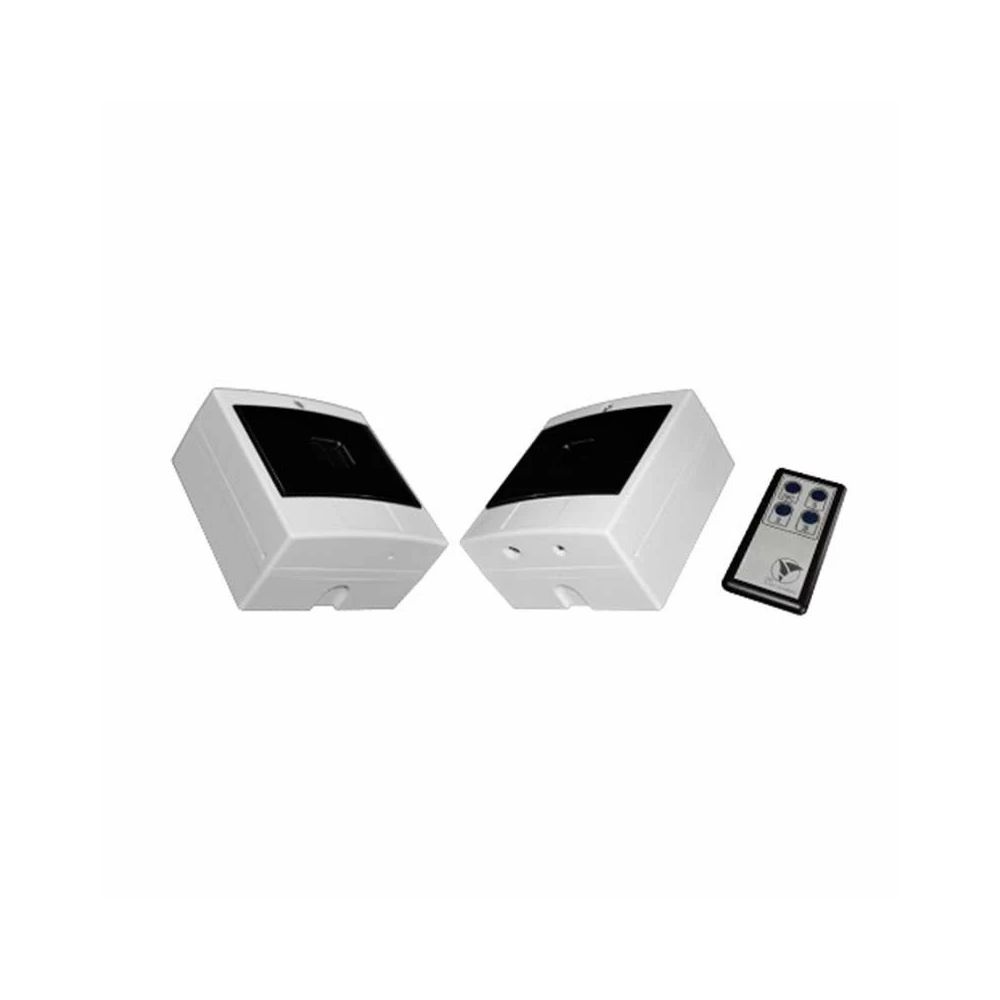

Сповіщувач димовий лінійний CV212-14 з пультом дистанційного керування ПДУ-Л. Складається з передавача IL (transmitter) та приймача PL (receiver)
Бренд: СКБ Електронмаш
Що таке сповіщувач димовий лінійний
Сповіщувач димовий лінійний – це пристрій пожежної сигналізації, який комутується з приймально-контрольними приладами і призначений для виявлення задимленості, що виникає у разі появи джерела вогню. Сповіщувач є двокомпонентною системою, до складу якого входить приймальний та передавальний блоки. Виявлення диму здійснюється шляхом контролю зменшення інфрачервоного випромінювання між передавальним та приймаючим пристроями.
Призначення
Призначений для безперервної експлуатації у системі пожежної сигналізації. Пристрій встановлюється в закритих приміщеннях з температурою навколишнього середовища від -5 до 40°С та атмосферному тиску від 84 до 107 кПа. Встановлення сповіщувачів проводиться на нерухомі конструкції будівель по одній оптичній осі для приймачів та передавачів.
Особенности работы
Передавач IL працює в режимах чергового або несправності. У разі несправності передавача його випромінювання припиняється. Колір світіння світлодіода індикації стану передавача зелений. У черговому режимі (режимі спокою) світлодіод передавача спалахує один раз на 5 секунд.
Приймач PL працює в режимах чергового, тривоги, несправності, тестової тривоги та тестової несправності. Приймач PL видає сигнали:
тривоги «ALARM (ТРИВОГА)» збільшенням струму споживання та замиканням контактів «ALARM» (у черговому режимі контакти розімкнені);
несправності «FAULT (НЕСПРАВНІСТЬ)» розмиканням контактів «FAULT» (у черговому режимі контакти замкнуті) без зміни струму споживання.
Колір світіння світлодіода індикації стану приймача червоний.
Під несправністю мається на увазі будь-яка з наступних несправностей:
висока напруга живлення;
низька напруга живлення;
рівень світлового фону перевищує максимально допустимий;
рівень перешкод перевищує максимально допустимий;
рівень сигналу більше допустимого;
рівень сигналу менше допустимого.
Несправності по напрузі живлення та по світловому фону скидаються автоматично після усунення причин, що їх викликали, а також з пульта дистанційного керування або перериванням живлення, решту несправностей можна скинути або з пульта дистанційного керування або перериванням живлення.
При подачі живлення світлодіоди приймача та передавача світяться одну секунду, показуючи наявність живлення та власну справність.
Пульт дистанційного керування ПДУ-Л дозволяє:
задавати режим “TEST-ALARM (ТЕСТ-ТРИВОГА)” – імітує тривогу (режим пожежної тривоги);
задавати режим “TEST-FAULT (ТЕСТ-НЕСПРАВНІСТЬ)” – імітує несправність (режим попередження про несправність);
приводити приймач у вихідний стан (скидати) після усунення несправності та з тестових станів;
задавати пороги спрацьовування.
