Описание

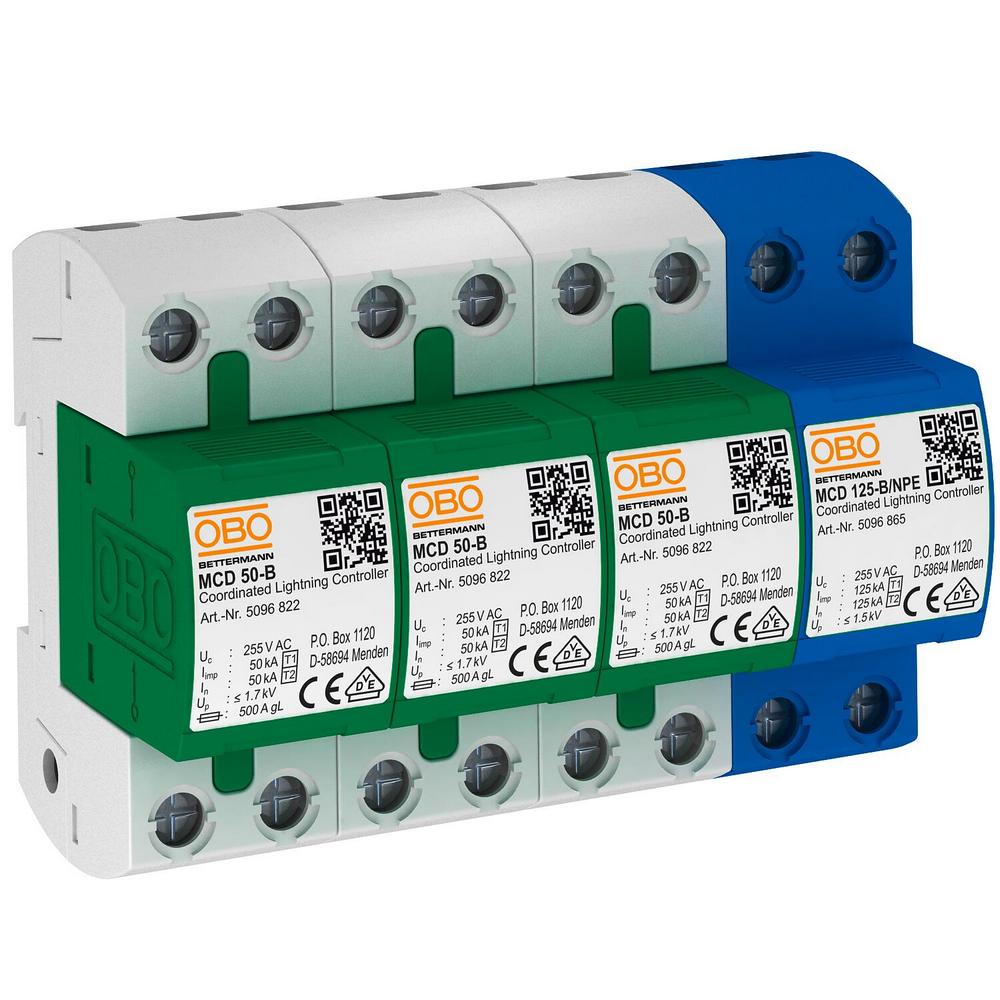

Обмежувач перенапруг OBO Bettermann MCD 50-B 3+1 (5096879) це потужний комбінований пристрій класу I+II (тип 1+2), призначений для захисту електромереж від прямих ударів блискавки та імпульсних перенапруг.
Призначення
Обмежувач перенапруг, або УЗІП (пристрій захисту від імпульсних перенапруг) захищає електропроводку та обладнання від високовольтних стрибків, таких як удари блискавки, комутаційні перенапруги (наприклад, увімкнення/вимкнення потужних пристроїв) та електростатичних розрядів.
Обмежувач перенапруг OBO Bettermann MCD 50-B 3+1 (5096879) розрахований на роботу в трифазних мережах з нейтраллю (3+N/PE) і підходить для систем заземлення TN-S і TT. Конструкція включає три варисторні модулі для фазних провідників і один іскровий розрядник між нейтраллю і PE, що забезпечує надійне зрівняння потенціалів та захист від струмів блискавки.
Ключові особливості
Комбінований SPD, тип 1+2, 4-полюсний для використання у мережах TT та TN-S.
Повністю підготовлений та готовий для підключення, складається з:
3 х MCD 50-B: координовані модулі захисту тип 1+2, що виконують функції захисту фазних ліній від струмів блискавки та імпульсних перенапруг, відповідають вимогам EN 61643-11
1 х MCD 125-B/NPE: координований іскровий розрядник між нейтраллю та захисним провідником (N-PE), призначений для безпечного відведення струму блискавки по лінії нейтралі, відповідає EN 61643-11.
Для вирівнювання потенціалів блискавкозахисту згідно з VDE 0185-305 (IEC 62305)
Імпульсна пропускна здатність до 50 кА (10/350) на полюс та загальна до 125 кА (10/350)
Рівень захисту < 1,7 кВ
Стійкість до короткого замикання 10 кА, запобіжник розрядника до 500 А gL/gG
Застосування: промислові заводи та будівлі із зовнішнім блискавкозахистом класу I-IV
Технічні характеристики
Комбінований УЗІП тип 1+2 (клас B+C)
Підходить для мереж TN-S та TT
Конфігурація полюсів: 3+1 (3P+N/PE)
Максимальний струм блискавки (загальний): 125 кА (10/350 мкс)
Номінальна напруга: AC 230 В
Максимальна робоча напруга: AC 255 В
Оптична індикація стану
Тип встановлення: на DIN-рейку
Ступінь захисту: IP20
Відповідає стандартам: EN 61643-11, IEC 62305, VDE
