Описание

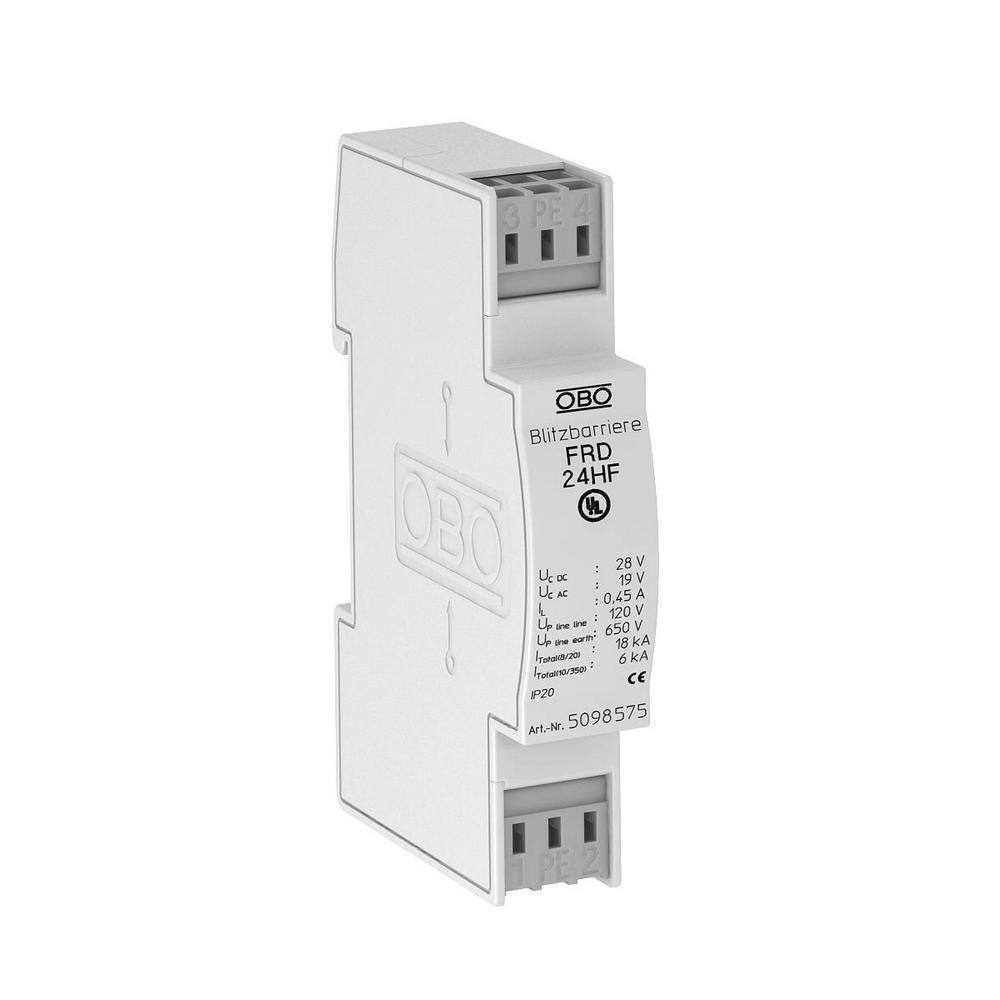

Обмежувач перенапруг OBO Bettermann 24В, Тип FRD 24 HF (5098575) Тип 1+2+3 для низьковольтних мереж 24 В з високочастотними сигналами. Використовується для захисту інтерфейсів та ліній управління в системах автоматизації, охоронної сигналізації, промислової електроніки та будівель із зовнішнім блискавкозахистом.
Призначення
Обмежувач перенапруг, або УЗІП (пристрій захисту від імпульсних перенапруг) захищає електропроводку та обладнання від високовольтних стрибків, таких як удари блискавки, комутаційні перенапруги (наприклад, увімкнення/вимкнення потужних пристроїв) та електростатичних розрядів.
Розрядник OBO Bettermann 24В, Тип FRD 24 HF призначений для захисту чутливих двопровідних ліній у системах вимірювання, управління та регулювання (MCR), включаючи інтерфейси з високочастотною передачею даних, таких як Profibus, RS485 та аналогічні. Ефективно пригнічує імпульсні перенапруги, включаючи наведені імпульси від блискавки та комутацій у мережах 24 В DC та AC.
Ключові особливості
Двоступінчаста схема захисту з високим витримуваним струмом блискавки
Універсальний для всіх шинних систем
Висока стійкість до імпульсів та електромагнітних наведень
Проста установка за допомогою безгвинтових клем
Компактний корпус для економії місця у розподільчому щиті
Технічні характеристики
Тип пристрою: УЗІП Тип 1+2+3 (клас D1+C2+C1)
Застосування: 2-жильні системи високочастотних мереж 24 В
Кількість полюсів: 2
Номінальна напруга: 24 В
Макс. робоча напруга: DC 28 В / AC 19 В
Номінальний струм навантаження: DC 0.45 А / AC 0.32 А
Номінальний розрядний струм (8/20 мкс): 9 кA
Сумарний струм розряду (8/20 мкс): 18 кА
Імпульсний струм (10/350 мкс): 3 кА

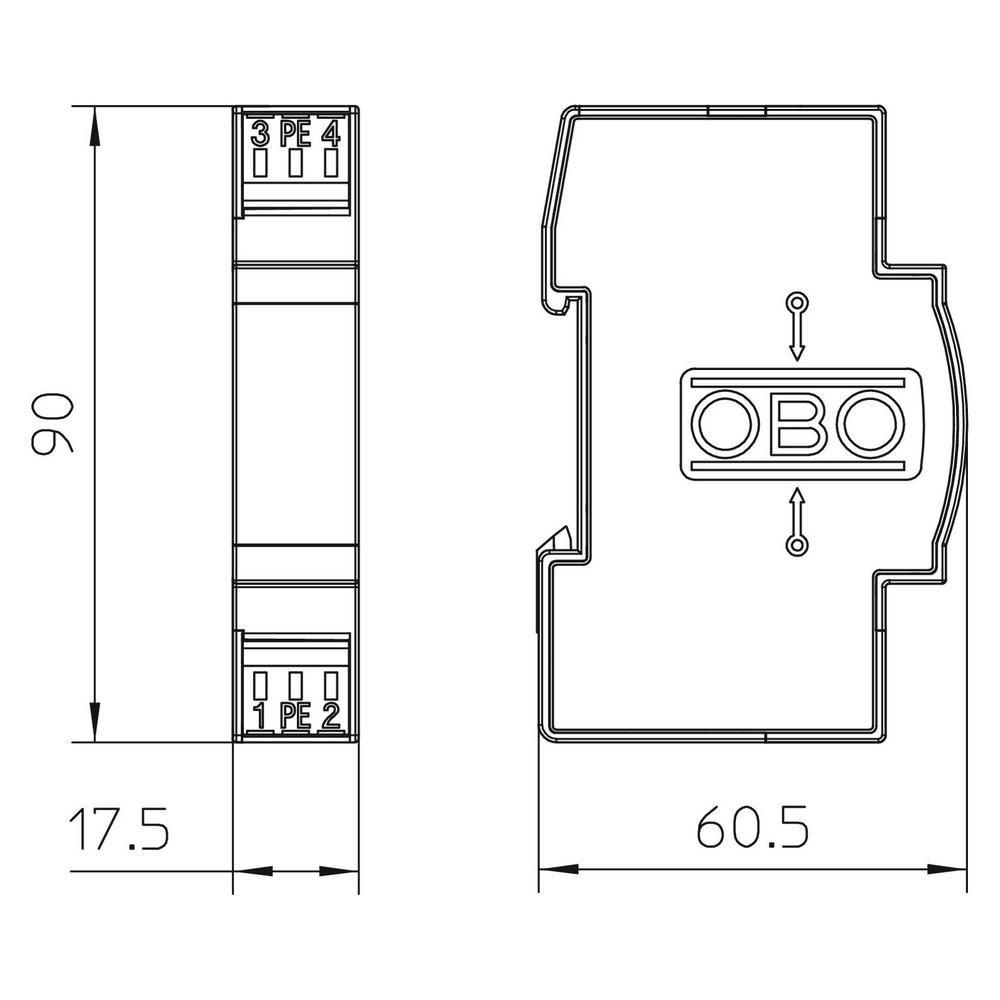

Тип встановлення: на DIN-рейку (1 модуль 17.5 мм)
Ступінь захисту: IP20
